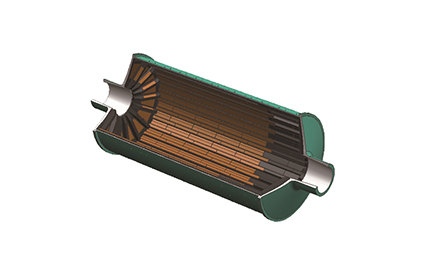

橡胶衬板在格子型球磨机的应用

一、橡胶衬板的特点

• 耐磨与耐冲击：
  • 橡胶衬板具有良好的耐磨性和耐碰撞性，可以有效保护球磨机内部元件免受磨损。其采用专用配方，经高压硫化处理，耐磨性能大幅提高，使用寿命是锰钢衬板的1.5 - 2倍左右。橡胶自身特有的弹性缓冲大大降低了激烈冲击力，能承受钢球的冲击且变形时受力较小，对于软物料，橡胶衬板寿命比锰钢衬板高2 - 3倍，而物料硬度越高，橡胶衬板的优越性就越显著。
  •

• 耐腐蚀：
  • 在化工行业等有酸碱环境的情况下，橡胶衬板能在格子型球磨机内部形成一个强有力的保护层，可以很好的保护磨机的筒体和端盖部分不受酸碱环境的腐蚀。它对酸性或碱性介质、水、蒸汽等在一定温度下都不敏感，仅油和臭氧（由大功率电动机产生的）对它发生腐蚀。
• 重量轻：
  • 同规格的橡胶衬板的质量仅是锰钢衬板质量的1/5 - 1/6，这使得磨机的电机在带动过程中由于磨机总体重量降低，运行时消耗的电能非常少。在安装方面，由于其重量轻，安装橡胶衬板的时间只需安装钢衬板的1/3 - 1/4，并且拆装方便。更换钢衬板时，常需把钢球全部卸出，而更换橡胶衬板则没有必要。而且维修方便，使用钢衬板时，常需要对螺钉进行检查，而更换橡胶衬板时则不需要。另外，橡胶制的排料格子板的堵塞现象较钢格子板少。
• 降低噪音：
  • 钢铁与橡胶碰撞本身就降低了噪音，而橡胶本身具有隔音作用，一定程度上能激发员工的积极性，间接的提高企业的生产效益，可以降低噪音20 - 30分贝。

二、橡胶衬板的组成部分及功能

• 整套的球磨机橡胶衬板由端衬板（格栅型为花格板）、格栅板压条（端部提升条）、中心轮（格栅型为中心护板）、填料、筒体提升条（又称压条）、筒体衬板、人孔门、紧固件（螺栓）等部分组成。
  • 端衬板：用来保护磨机的端部。
  • 格栅板压条：用来支撑端衬板。
  • 中心轮：用来保护排料孔。
  • 筒体提升条：用来提升钢球或钢棒把物料冲击成粉末状。
  • 筒体衬板：用来保护磨机筒体。
  • 填料：用于端面和筒体橡胶件的连接。

三、不同行业中的使用寿命

• 在黄金磨矿中，衬板的使用时间达到了3 - 4年以上。
• 在陶瓷行业中橡胶衬板的寿命可达到5年以上。
• 水泥磨机锻仓橡胶衬板可达4年以上。

四、安装方式

• 橡胶衬板安装非常简单，只需将其放置在球磨机的外壳中，并用螺栓将其固定到位即可。安装橡胶衬板后，就可以用来保护球磨机的内部组件免受损坏
