橡胶衬板的材质技术要求是什么

橡胶衬板的材质技术要求

一、天然硬质胶（D3 胶）

设备金属钢壳结构设计力求简单，被衬橡胶层部位必须便于衬胶施工时手或者工具能够顺利进行。

设备金属壳体的表面要求平坦光滑，凡是棱角部位均呈圆弧过渡，内部拐角圆弧半径 R 不得小于 5mm，外部棱角圆弧半径不得小于 3mm。

设备的人孔、手孔、接管一般不得突出设备内表面。

橡胶衬里管道宜采纳无缝钢管，如采纳铸铁管道时其内壁要求平坦、光滑、无砂眼、气孔、沟槽、重皮等缺陷。

对于设备钢壳表面的凹坑、气孔、阴角和阳胶、焊渣焊瘤等有相应的检查和处理要求。

除锈喷砂时喷嘴入口最小空气压力位 0.5MP，喷射角度为 30-75 度，喷射距离为 80-200mm。

喷砂后的基体粗燥度达到 S2.3、5 级不能低于 S2.0，基体表面的锈、氧化皮、油污全部除净，在喷砂检验合格后应及时（6 小时以内）刷上 1#底涂。

涂刷 1#底涂和 2#底涂时均有温度和涂刷要求。

胶浆涂刷有相应的注意事项，包括搅拌均匀、温度控制、涂刷质量等，在橡胶衬里过程中严格控制温湿度（温度 10-30 度，湿度 70%），搭接边的宽度为 30mm，清浆配比为 LS3:稀释剂=3:7，控制清浆的风干时间为 15-20min。

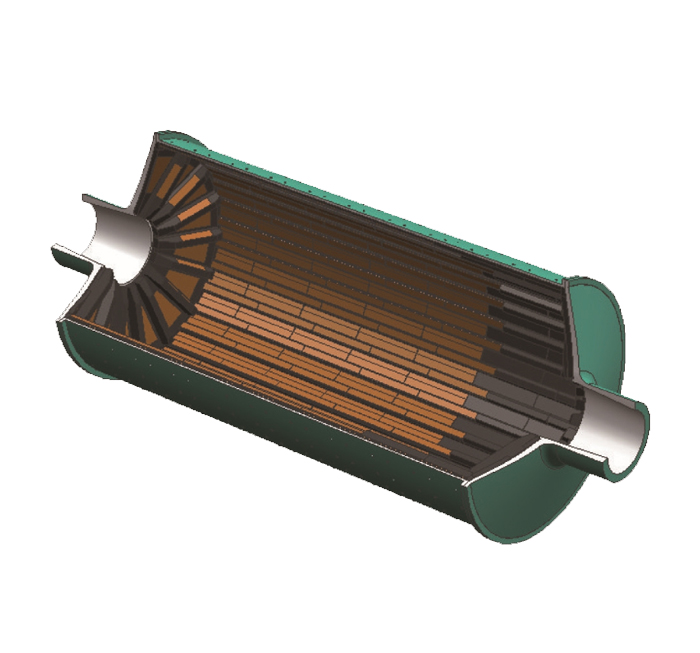

二、脱硫湿式球磨机橡胶衬板

卖方提供的橡胶衬板必须与原装橡胶衬板尺寸相符合，并保证甲方更换下的橡胶衬板能够作为备件使用。

橡胶衬板为脱硫球磨机专用衬板，要求有较好的抗耐磨和耐腐蚀能力。

橡胶衬板接合面应紧密，衬板间最大间隙不应大于 2mm，安装后筒体应无漏水漏浆现象。

橡胶衬板在出厂前必须经检验合格，并有合格证、产品质量检验报告、使用说明书等证明文件。

橡胶衬板应在各部件非工作面上标有型号、规格、标准号、制造厂名称、商标、批号及检查印记，标志应清晰耐久。

橡胶衬板物理机械性能和外观检查应符合相关规定。

三、一般橡胶衬板

具有高耐磨、耐冲击的性能，采用专用配方，经高压硫化处理，耐磨性能大幅提高，使用寿命是锰钢衬板的 1.5-2 倍左右，橡胶自身的特有的弹性缓冲大大降低了激烈冲击力。

低噪音，钢铁与橡胶碰撞本身就降低了噪音，而橡胶本身具有隔音作用，一定程度上激发了员工的积极性，间接的提高了企业的生产效益。

易安装，质量轻，安装不需要特殊工具，比较方便大大降低了停机时间，提高了企业运作效率。

耐腐蚀，本身经过特殊的工艺配方，具有抗腐蚀，从而延长了衬板的使用使用寿命。

低耗能，橡胶的物理密度是锰钢的六分之一，降低筒体质量，从而降低了电机的负荷，节约电能，也就是降低了成本。
